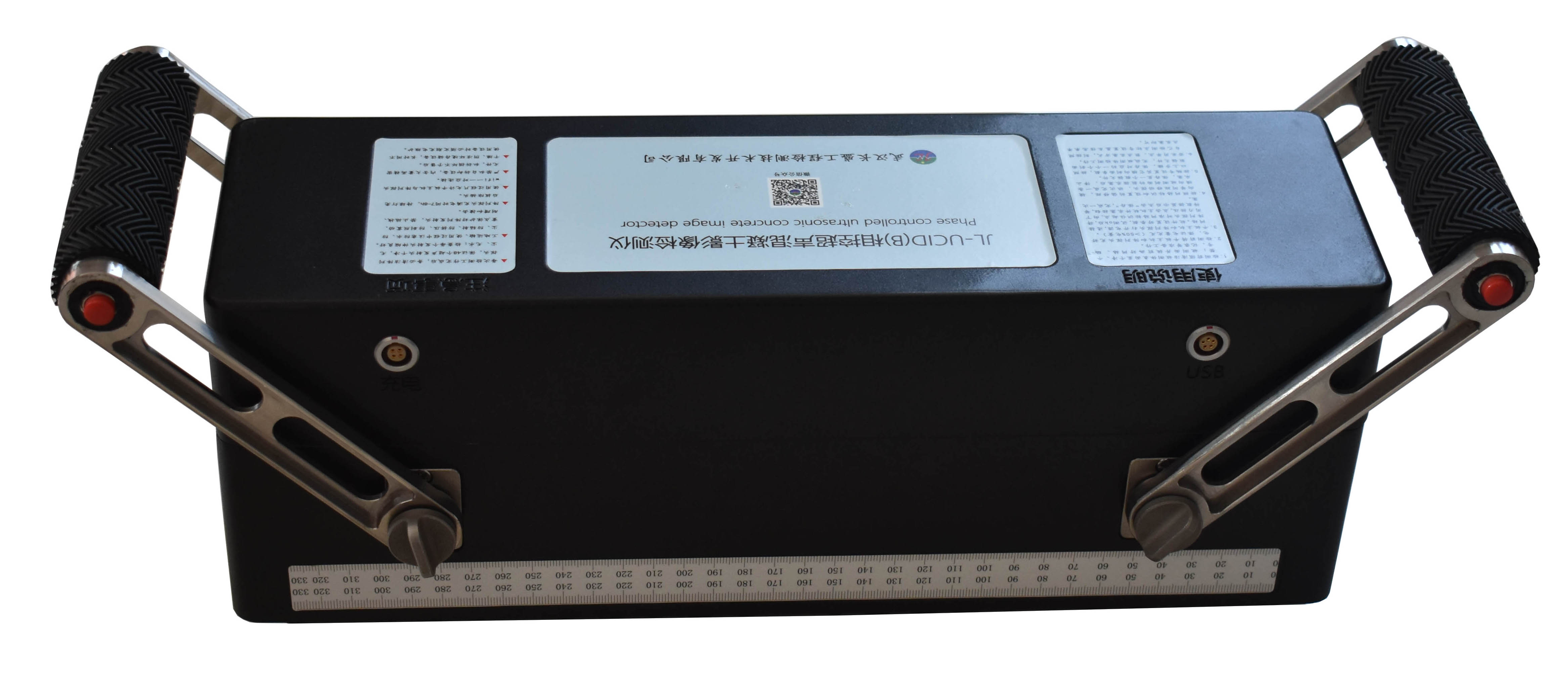

JL-UCID(B)相控超声混凝土影像检测仪

Ultrasonic concrete 3D imaging detector

JL-UCID(B)相控超声混凝土影像检测仪（俗称：混凝土“B超”）是用于混凝土工程施工、维护和维修的成像检测，可以探测混凝土内部缺陷的裂缝、蜂窝、层间胶结等问题，并能测量混凝土结构体厚度及用混凝土横波速度评价混凝土质量等问题。

一、应用领域：

1、工业、民用建筑工程的混凝土施工、维护及维修的检测；

2、公路、铁路桥梁、隧道和路面工程的混凝土施工、维护及维修的检测；

3、水利、电力工程的混凝土施工、维护及维修的检测；

4、飞机跑道、国防工程的混凝土施工、维护及维修的检测。

二、检测内容：

  1、混凝土内部质量（空洞、裂缝、离析等缺陷）；

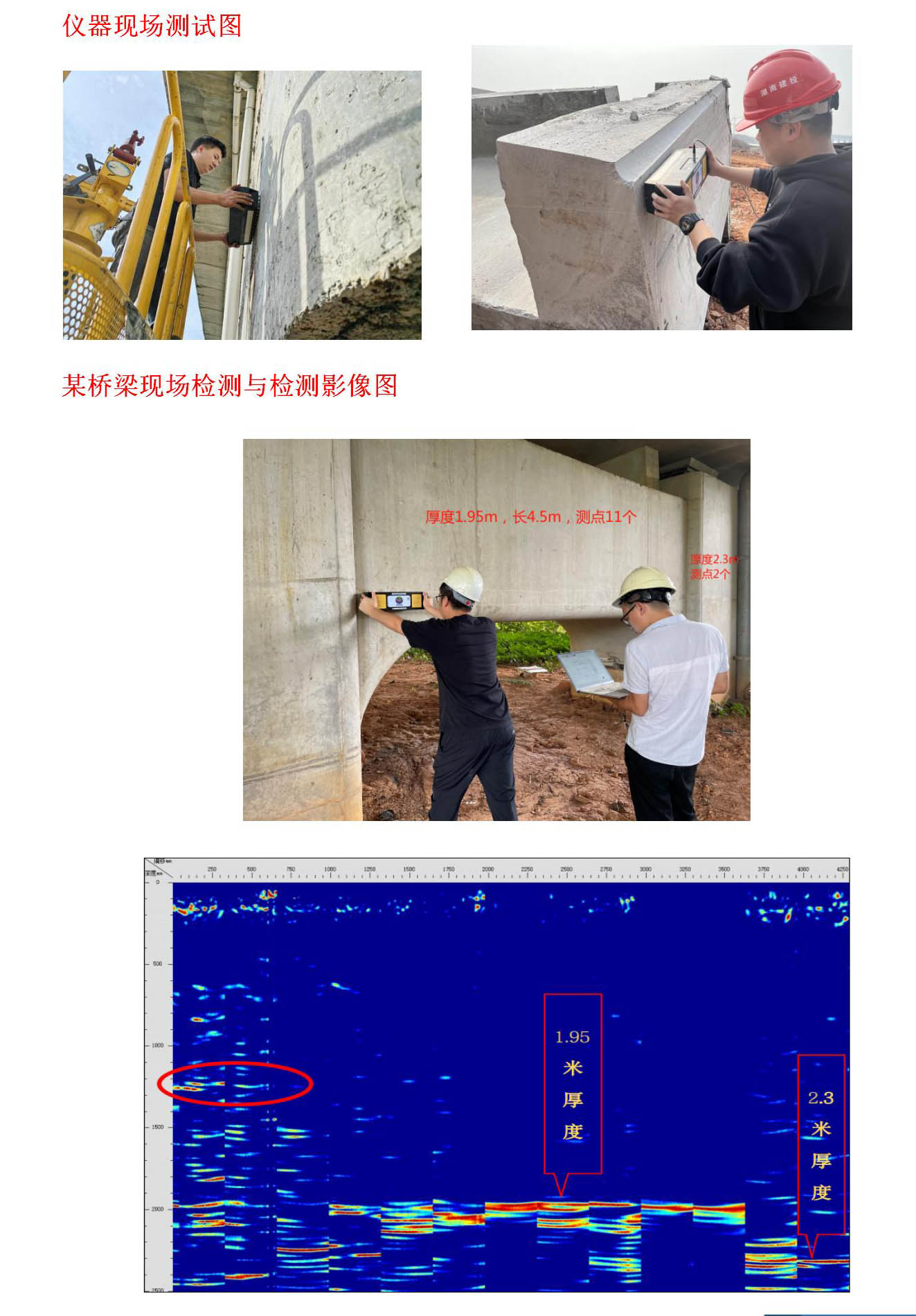

  2、混凝土厚度；

  3、桥梁预应力孔道灌浆效果；

  4、混凝土浇注的层间胶结质量；

  5、混凝土的横波速度测试。

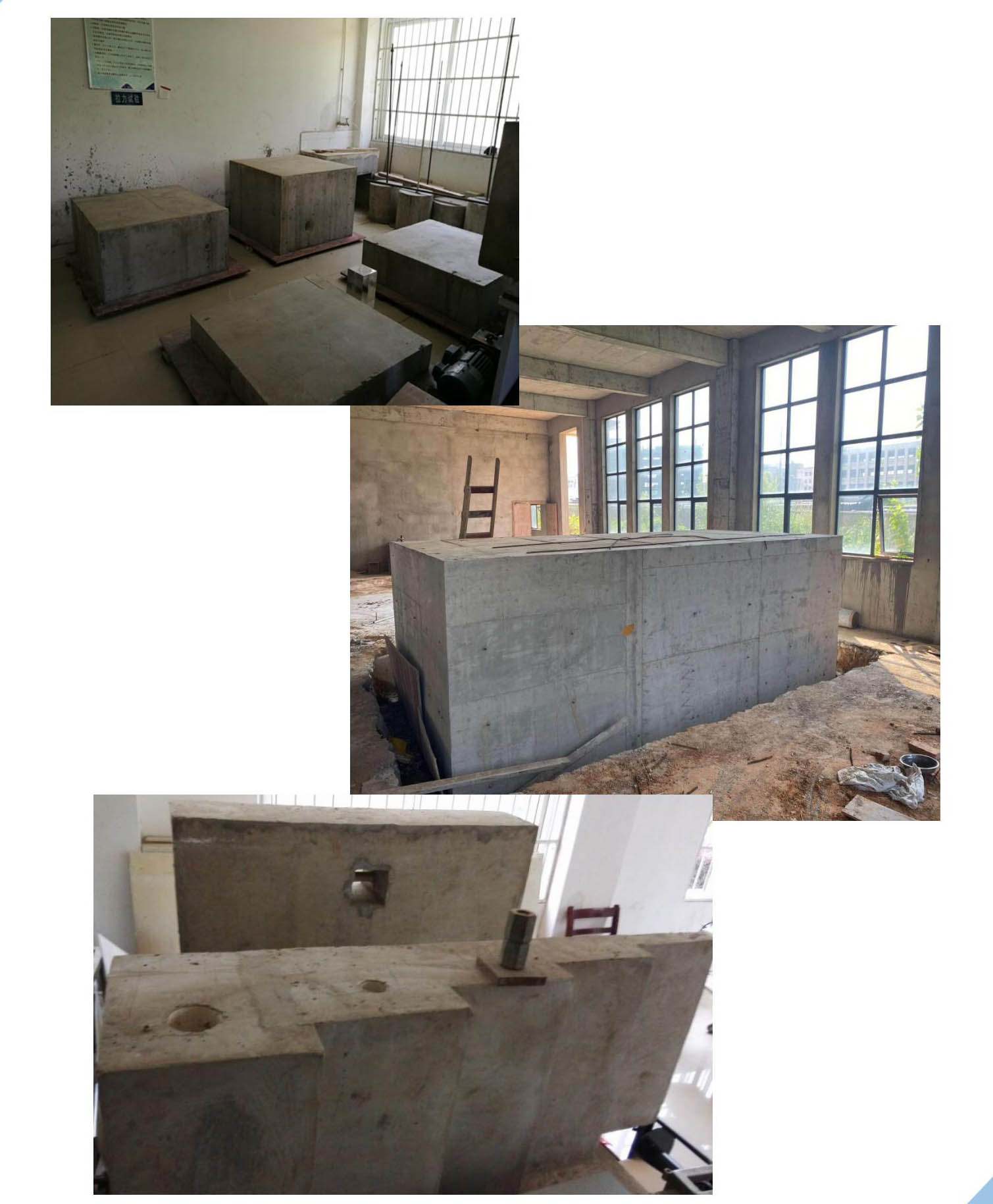

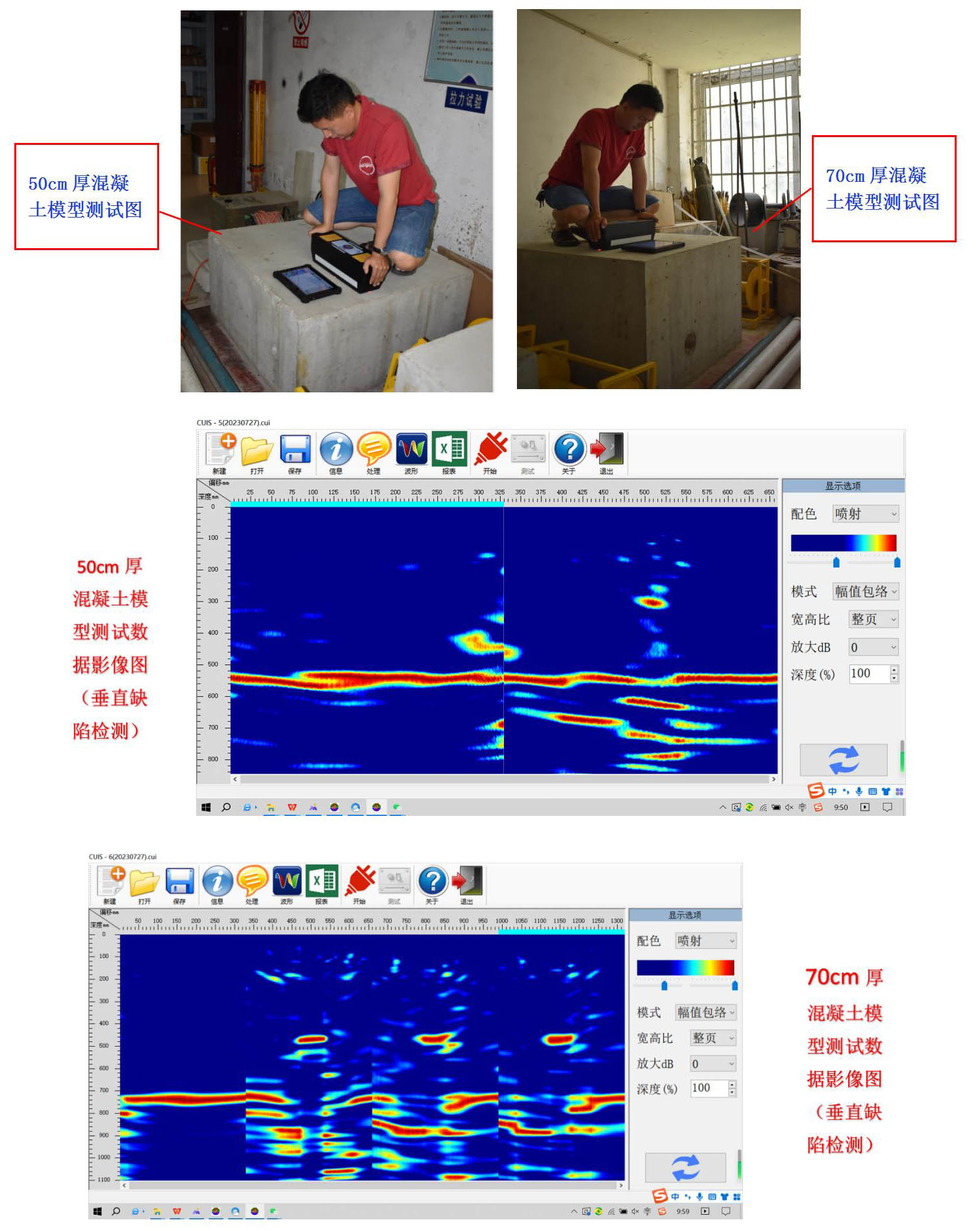

 公司研发试验混凝土模型图

三、主要技术指标：

◆ 工作频率：10～100kHz；

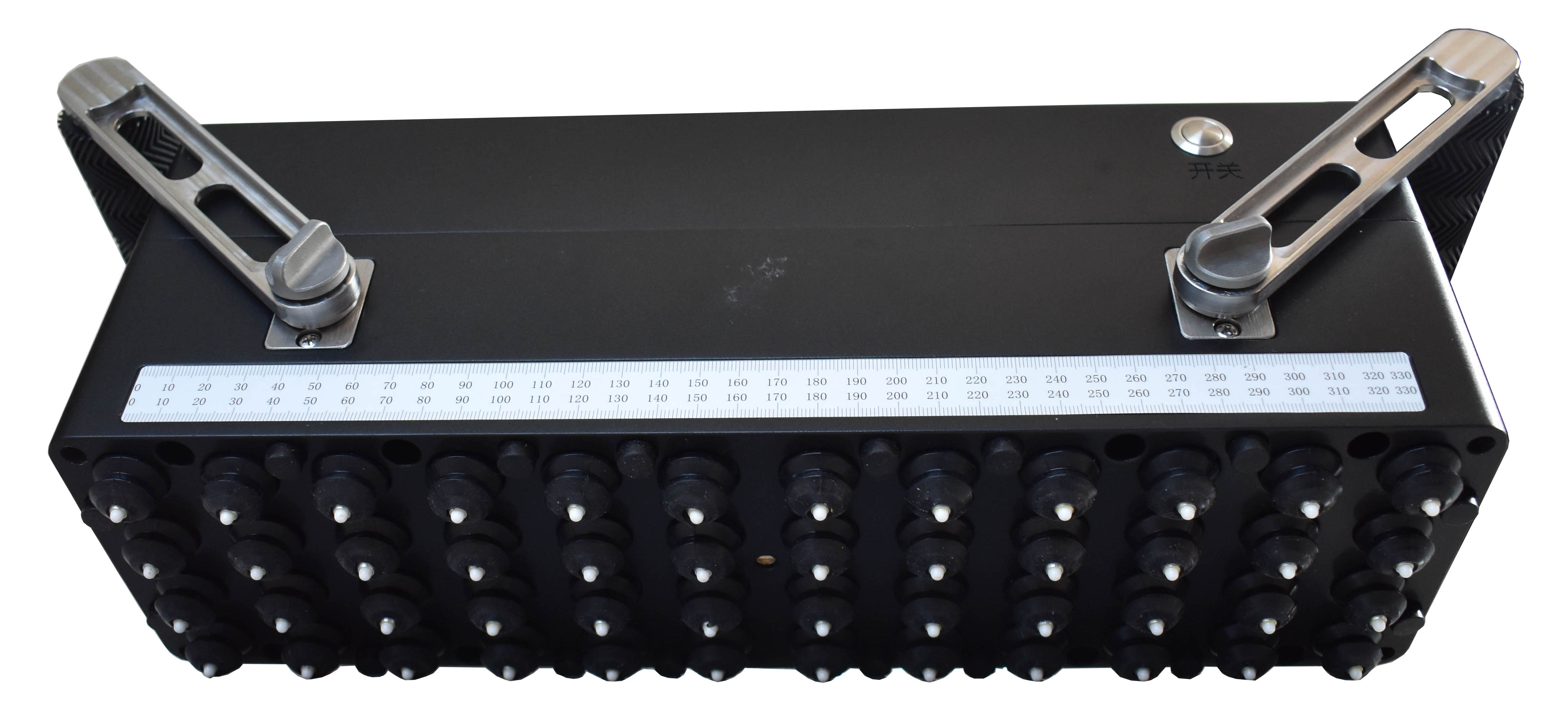

◆ 超声换能器数量：4*12＝48（个）；

◆ 最小测量物体厚度：≥50mm；

◆ ******测量物体厚度：≤9m

◆ 水下******测量物体厚度：≤3.6m

◆ 最小缺陷识别尺寸：15mm左右；

◆ 工程平板尺寸：10.1寸；

◆ 运行内存：8G

◆ 存储容量：128G；

◆ 数据端口：USB（1个）

◆ 电源：阵列探头内置12伏锂电池，主板内置可拆卸锂电模块，连续工作时间7～8小时；

◆ 工作温度：－10℃～+50℃；

◆ 重量：6.7kg。

四、主要特点：

● 阵列式发射和相位天线接收系统；

● 干耦合、点接触、高灵敏度超声波换能器；

● 适应粗糙和不光滑的表面；

● 超声横波检测并自动测量横波速度；

● 程序放大、可调脉冲激发频率；

● 合成孔径超声即时成像、物体内部影像可视化；

● 定位被测物体内部缺陷坐标；

● 检测成像断面宽、效率高、准确性好；

● 被检物体表面无需做高要求的准备；

● 独立wifi无线连接实时采集、处理、存储数据无需连线；

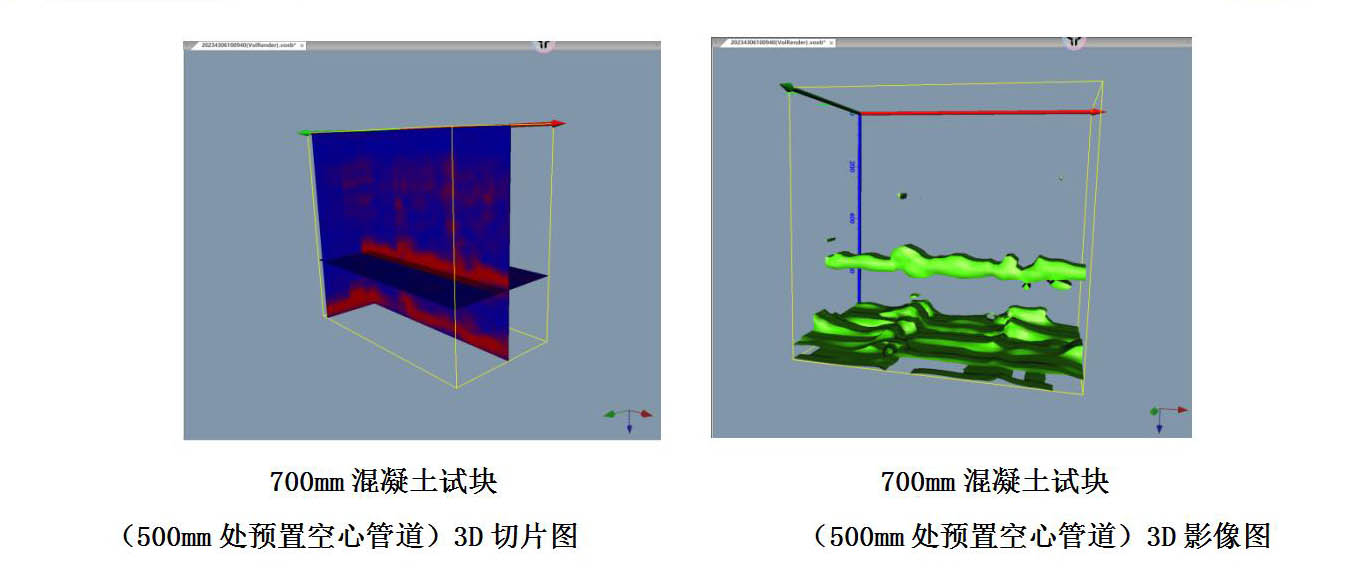

● 可分析显示线、面、立体（3D）扫描影像结果；

● 大屏显示、更能清楚的显示影像细节；

● 中文界面、触摸屏和热键操作、使用简便；

● 整体机箱、坚固耐用、防震。
