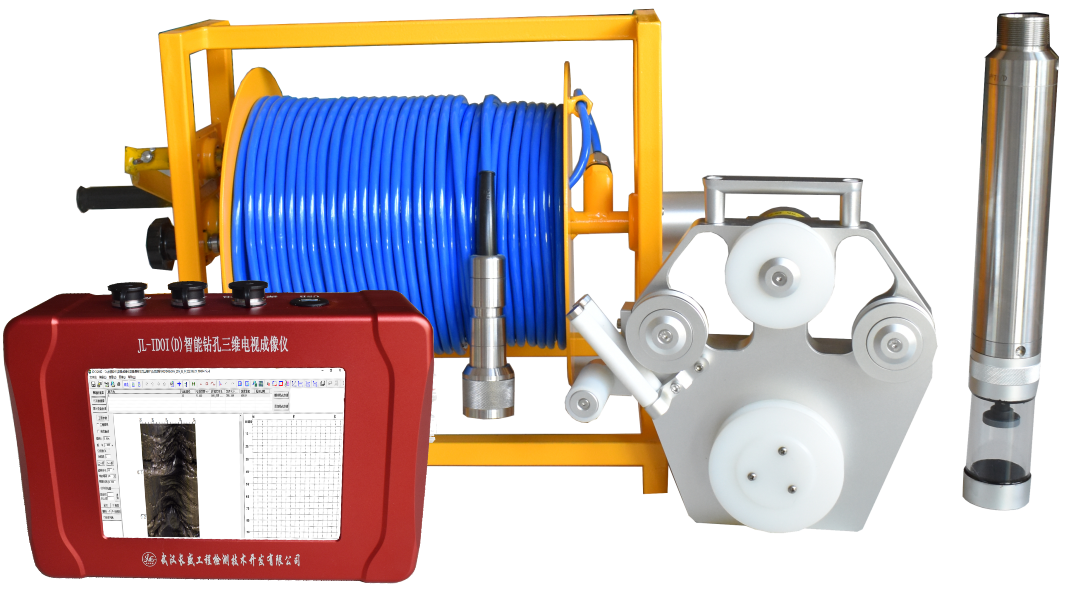

JL-IDOI(D)智能钻孔三维电视成像仪

智能钻孔三维电视成像技术是采用先进的DSP图像采集与处理技术，成像探头采用360度全景摄像机，仪器主机能实时自动提取孔壁信息和钻孔深度，可实现钻孔孔壁全方位视频录制、孔壁连续成像，并生成虚拟钻孔岩芯图和钻孔轨迹测量图。

一、仪器简介：

 JL-IDOI(D)智能钻孔三维电视成像仪全新打造，与众不同。摒弃现有的视频采集卡、控制器、笔记本电脑与探头组合的系统结构模式和剖面图人工编辑模式，而采用先进的DSP图像采集与处理技术，系统高度集成，探头全景摄像，剖面实时自动提取， 图像清晰逼真， 深度自动准确校准，可对所有的观测孔全方位、全柱面视频录制及成像（垂直孔/水平孔/斜孔/俯、仰角孔），是国内一套孔内光学成像系统。

二、仪器用途：

适用于工程地质、水文地质、地质找矿、岩土工程、矿山等部门；适用于垂直孔、水平孔和倾斜孔（俯角、仰角），锚索（杆）孔、地质钻孔和混凝土钻孔等各类钻孔，可形成数字化钻孔岩芯，永久保存，特别适合于无法取得实际岩芯的破碎带地层：

（1）用于工程水文地质：观测钻孔中地质体的各种特征及细微构造，如地层岩性、岩石结构、断层、裂隙、夹层、岩溶等，编录地质柱状图；

（2）用于矿产地质：观测矿体矿脉厚度、倾向和倾角，钻孔自身的倾向和倾角；

（3）用于煤矿等矿山：观测和定量分析煤层等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等；

（4）用于混凝土：观察混凝土内空洞、裂隙、离析等缺陷的位置及程度；

（5）用于管桩：观测桩内的各种异常和缺陷, 定量分析接头质量及破碎、断裂、裂隙的长度、宽度及走向等；

（6）用于地下管道：观察管道内容物，定量分析管道裂隙及破碎、断裂位置、长度、宽度及走向等；

（7）用于水井维修：检测井壁的裂隙、错位、井下落物、滤水管孔堵塞及流砂位置等情况。

   本设备不仅能实时直观地观测到钻孔内的各种结构构造，而且能将整个钻孔进行视频成像，并可现场成钻孔展开图和后期三维柱状图可以生动直观地再现孔内结构体并进行定量分析。

三、主要指标：

u  探头摄像机像素：2000万像素；

u  角度测量精度：方向角：360°，最高分辨精度0.1°；

u  俯仰角：±90°，最高分辨精度0.01°；

u  横滚角：360°，最高分辨精度0.01°；

u  传输线：移动硬盘或U盘传输；

u  探头外径：Φ24、Φ32、Φ40、Φ52、Φ67、Φ110mm

u  适用孔径Φ28～Φ500；

u  采集速度及方式：>0.20m/s，电动滑轮自动放线；

u  工作电压： 直流12V±5%；

u  主机尺寸：270mm×184mm×74mm；

u  重量：主机3.7Kg，探头重量5Kg；

u  内置电池：磷酸铁锂电池，可连续工作10小时；

u  可量测任意全方位倾角的钻孔结构产状角度；

u  同时实现数字视频、拼图成像、桩身垂直度测量；

u  内置固态硬盘，配置256G，可存贮4000余米的钻孔图像；

u  软件分析：可以生成三维柱状图和钻孔展开图及岩性描述、工程信息；

u  软件能三维显示钻孔轨迹与设计轨迹；

u  主机采集和显示为一体机；

u  不更换探头情况下，可任意切换水平垂直两种模式；

u  适用孔深：标配100米，深度线可定制，可定制1000米；

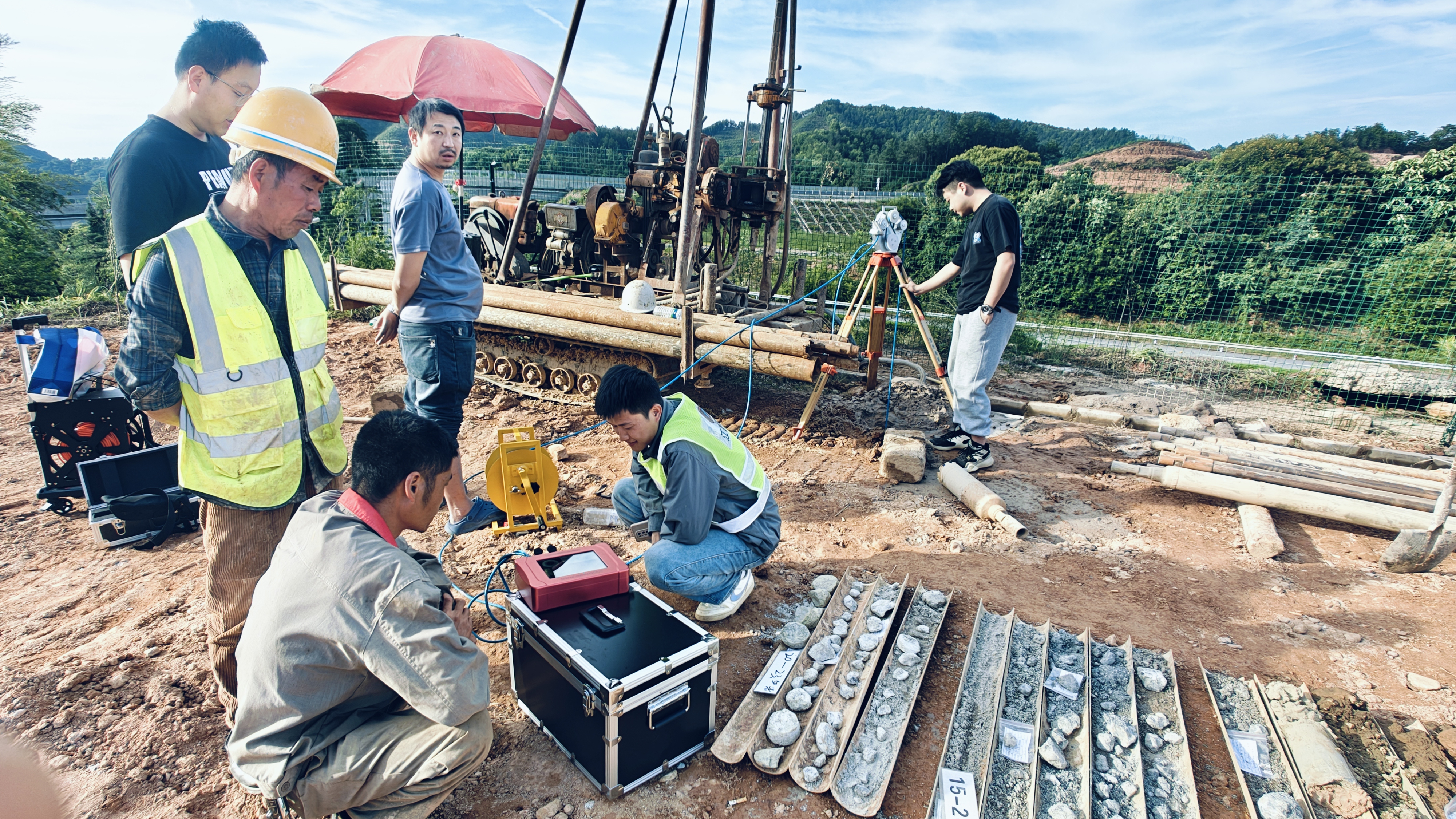

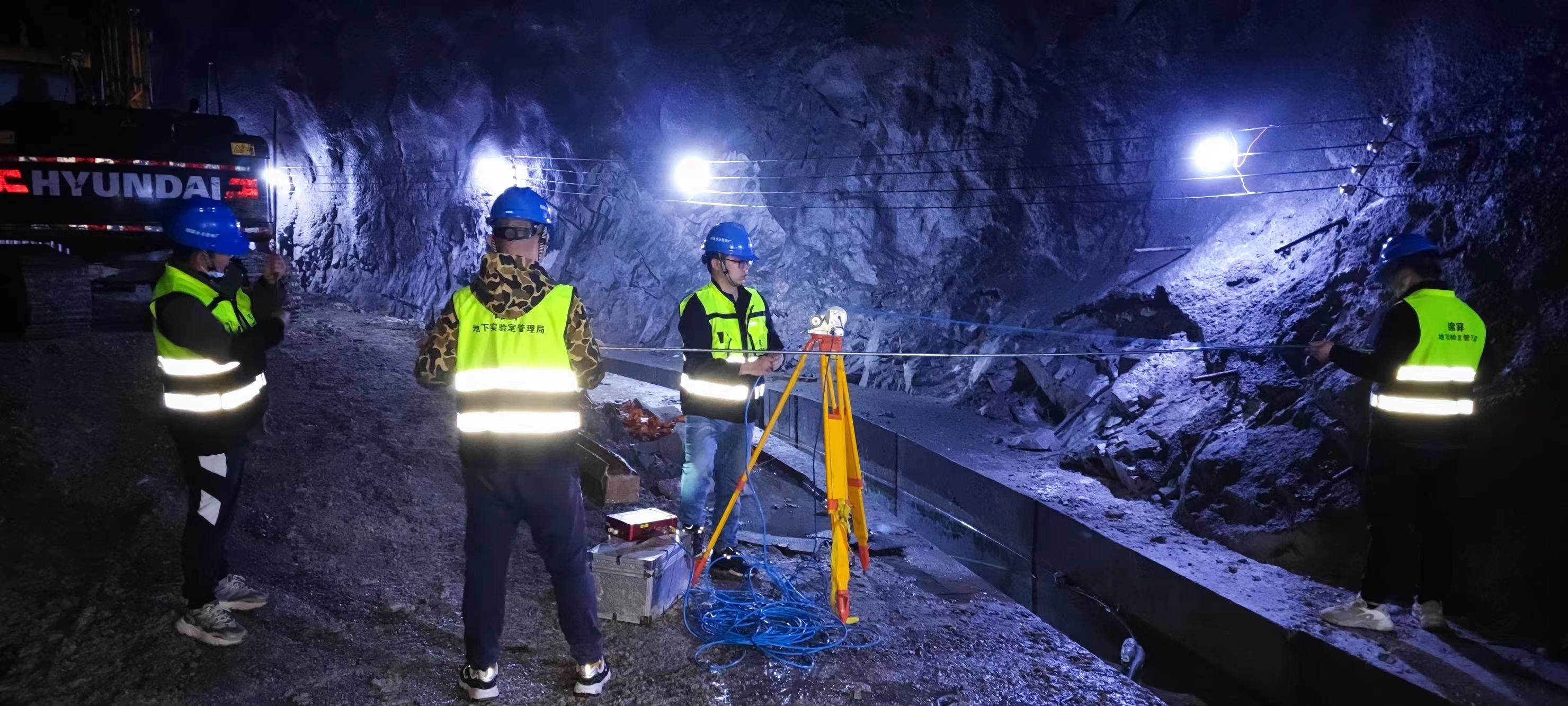

现场实测案例

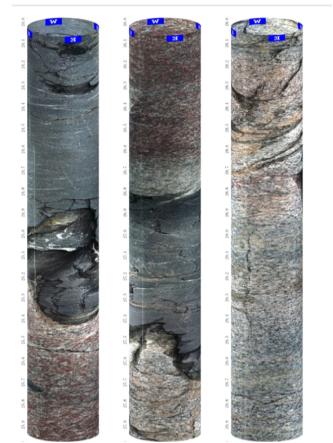

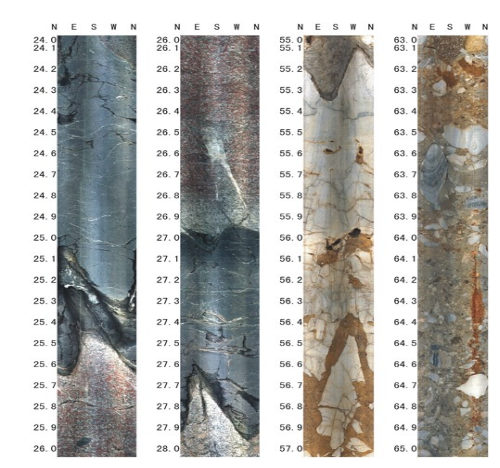

钻孔岩芯二维平面                         钻孔岩芯三维立体图

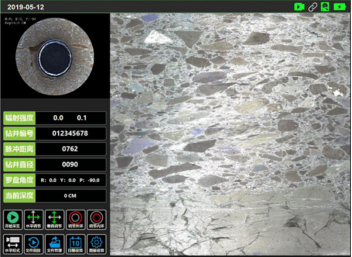

视频传输及实时拼图成像

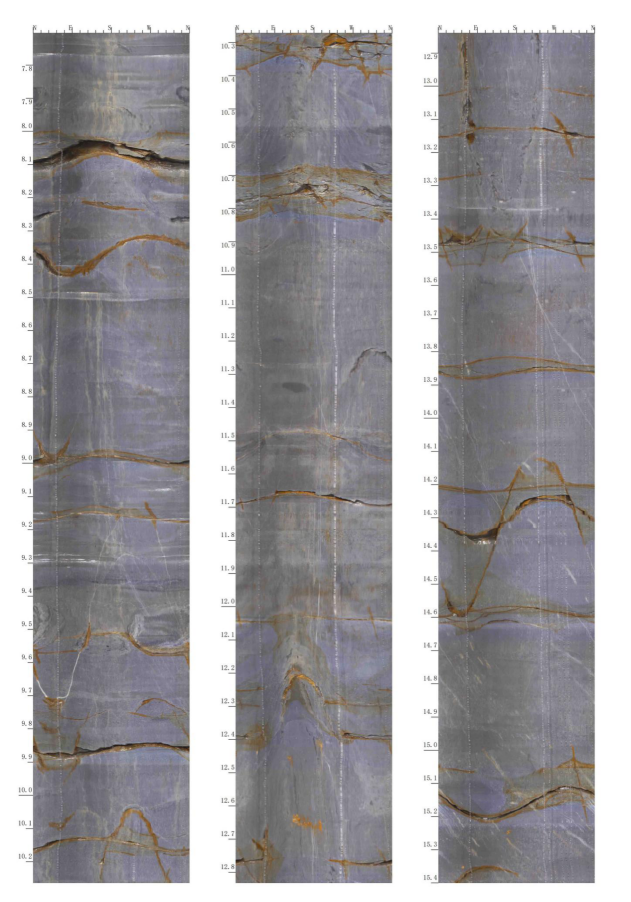

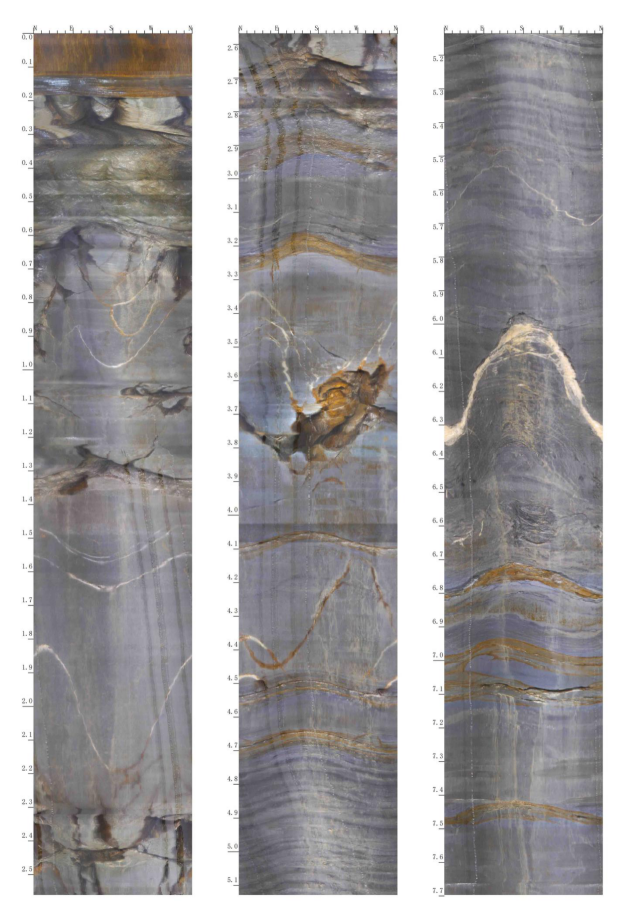

钻孔岩心二维平面高清图

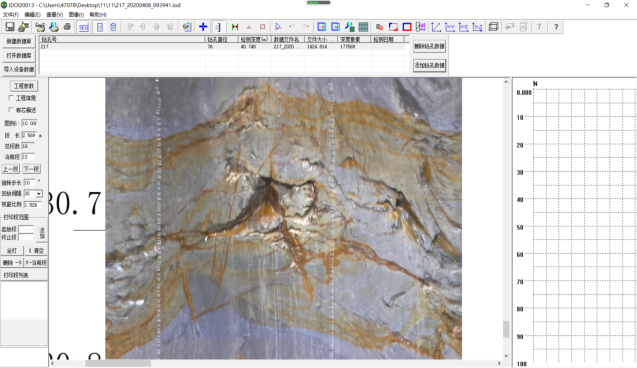

 软件处理图
