高频大跨距编码声波CT成像仪介绍

一、高频大跨距编码声波CT探测成像的优点：

   ① 高精度 ② 抗干扰 ③ 大距离

要想提高CT探测精度就必须使用高频声波；但高频声波在地层中的衰减很快，无法进行大跨距穿透，使用“编码声波”能达到100米以上的跨距和小于1米的探测精度，同时，编码声波CT可以获得“速度”和“衰减率”两个信息。

从速度可以分析：地基的硬度、地层构造、地层分类。

从衰减率可以分析：地基的改良效果、空洞和障碍物、岩层的裂缝、砾石和滚石、地层的管道等。

传统的电花及超磁致振源CT探测的问题：

① 探测距离近（20～30米），②无法进行幅值衰减率成像（只有速度成像），③探测速度慢等。

二、高频大跨距编码声波CT探测原理：

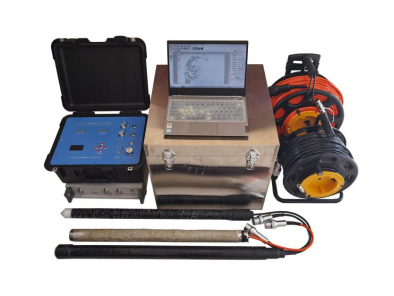

 高频大跨距编码声波CT成像设备        高频大跨距编码声波CT成像示意图

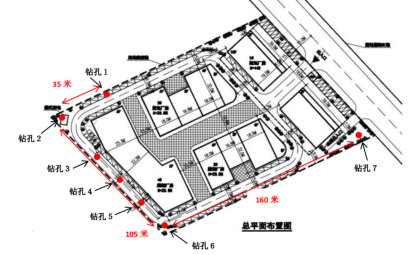

测试基地平面图

 传统的物理勘探方法只能取得一种信息。高频率大跨距编码声波能获得“速度”和“衰减率”两个信息，可以从两个不同的方面来解释地基。

   ① 可以从到达时间计算速度，掌握地基的硬度和结构。

从速度可以分析：地基的硬度、地层构造、地层分类；

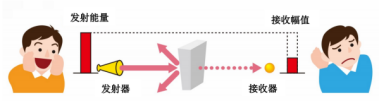

　　② 从发射波能量和接收能量的差别计算声波的衰减，可以掌握地层的密度差异、障碍物和空洞等。

  从衰减率可以分析：地基的改良效果、空洞和障碍物、岩层的裂缝、砾石和滚石、地层的管道等。

  声波发生衰减的主要原因：

 粘性衰减：分析地层类别，粘土、砂土等；      透射衰减：分析部分不饱和地基的渐变改良范围；

 散乱衰减：分析砾石、滚石、障碍物空洞；      透射衰减：分析裂缝注浆的处理效果。

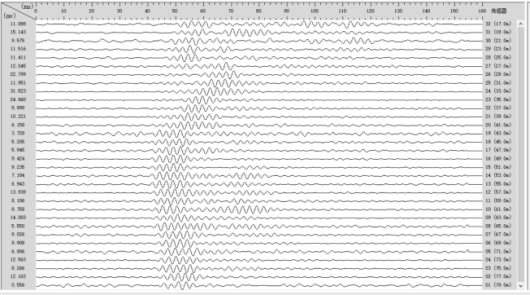

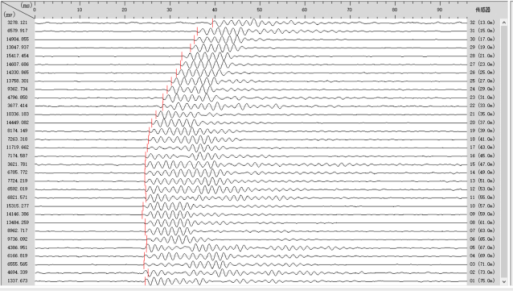

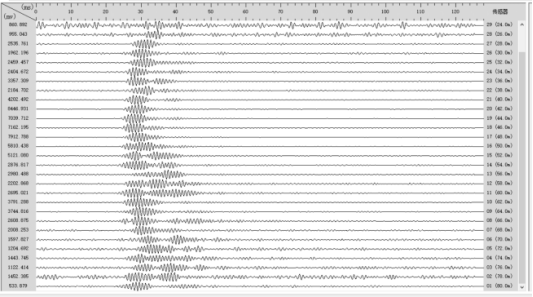

三、高频大跨距编码声波信号效果图

            160m大跨声波信号效果图                           105m大跨声波信号效果图

65m大跨声波信号效果图

四、高频大跨距编码声波CT成像图

                  速度成像图            衰减率成像图           处理前的衰减率分布图

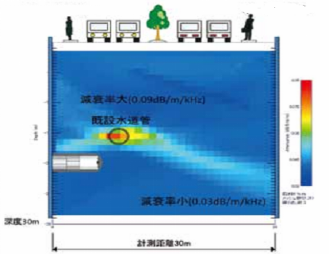

                     处理后的衰减率分布图                 地层障害物調査

五、主要技术指标：

   ◆ 接收通道： 12～36通道；

   ◆ A/D分辨率： 24bit；

   ◆ 接收换能器带宽：  10Hz～25kHz ；

   ◆ 换能器直径：  45mm

   ◆ 编码声波发射机频率 ：60Hz～30kHz；

   ◆ 换能器直径： 40～76mm；

   ◆ 发射换能器带宽 100Hz～25kHz；

   ◆（不同换能器） 探测深度： 150m（可订制，最深可达1500米）；

   ◆ 探测距离 20～300m 电源 直流12伏电池供电；

   ◆ 发射信号：编码声波，发射随机频率连续可调，多频率发射；

   ◆ 成像模式： 多频率的声波速度、声波幅值CT成像；

   ◆ 工作模式：接收主机与发射机无线网络通信，无需电缆连接（方便地面障碍物跨越探测）；

六、用途：

工程地质勘察、障碍物（孤石、溶洞）探测、地基处理效果评价、工程质量检测等。

采用高频大跨距编码声波CT探测成像，可以大大减少钻孔勘探数量，提高地层探测精度，节约工程勘察费用，提升工程勘察效率，为地下工程做到真正的精细探测。

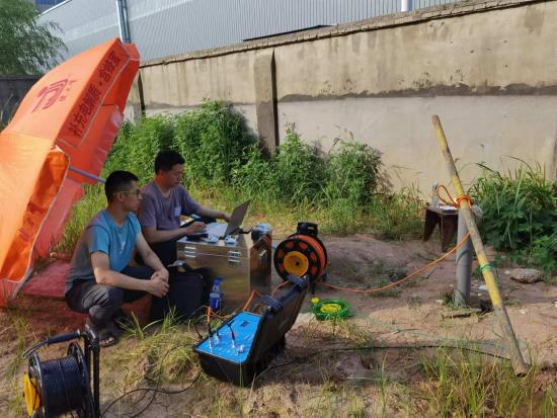

五、现场测量

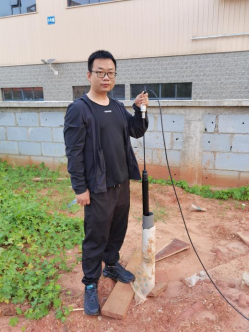

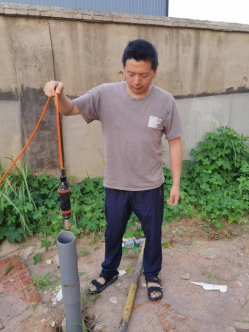

                        发射孔（发射换能器）         接收孔（接收换能器）
