20211028河南某工地钻孔成像仪实验报告

甲方单位名称：河南某高校。客户需采购一套钻孔电视成像仪器，邀请了我公司(武汉长盛煤安科技有限公司)进行现场实验。现对实验情况进行如下汇报：

1、实验目的：

客户计划采购，演示钻孔电视仪器效果。

2、实验项目介绍：

本实验意在研究河流下采煤安全性，该项目位于河南省登封市西刘碑村旁。本次钻孔电视检测位置位于兴运煤业旁，采用孔内摄像检测。

3、实验方法原理介绍、实验设计、实施方案：

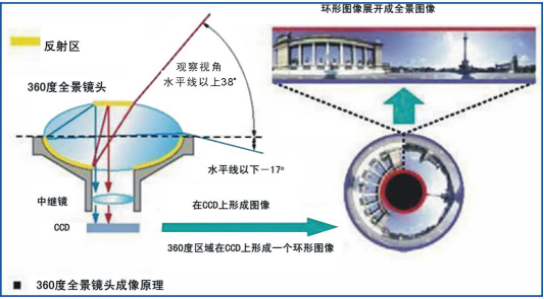

本次采用钻孔电视孔内摄像原理进行现场实验，原理简介：探头缓慢下放到钻孔中，探头内置360°全景摄像头，内置罗盘，拍摄钻孔的孔壁圆周。通过电缆线将探头数据上传至仪器主机，并同步显示，匹配深度计数器的深度，进行拼图。同时也将孔内视频、图像、轨迹角度、方位角、时间等信息进行存储。

实验设计及实施方案：本次实验现场采用CXK12(B)矿用本安型高清钻孔成像仪仪器一套，配备100米线架、直径52mm探头，并现场演示图像。

4、具体实施如下：

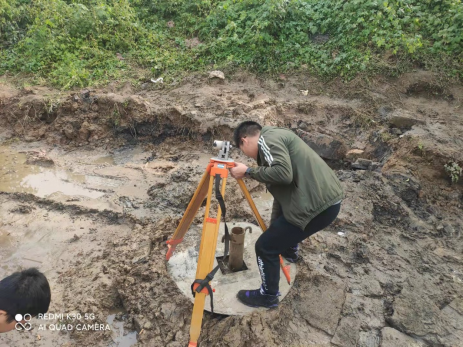

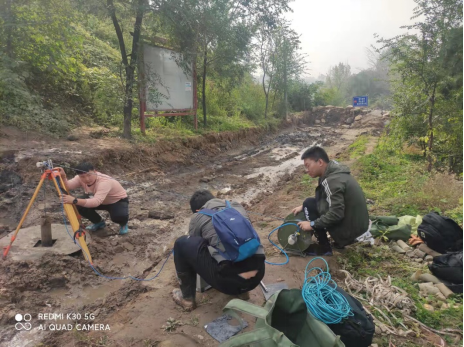

在工地现场架设仪器，我公司工程师刘工负责扶正三脚架、调整探头居中、观察计数器过线是否正常。我公司工程师聂工负责连接仪器，摇绞车，同时进行图像、视频、角度等数据的介绍，并负责解答客户现场提问。

  （1）实验数据及分析结果：

      本次探测钻孔编号为：1，打钻孔深：50.2米，孔径90mm。实测孔深：50.2米。

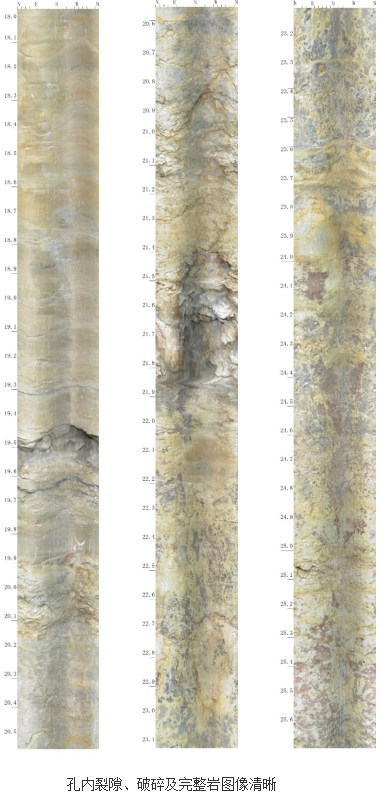

      分析结果：孔内裂隙发育，有明显涌水、渗水情况，孔壁有多处裂隙、破碎。部分结果图如下：

实验数据解释：

本次实验数据正常，钻孔顶部直径90mm，下部直径略微增大，居中器选择约90mm，略有偏光现象。如果已知钻孔无较大破碎或空洞等情况，可选择接近钻孔直径的居中器，可保证光源的平均。

    实验结论：

对比现场取芯的芯样来看，视频及图像显示的裂隙、破碎位置与芯样基本一致，能清晰的看到岩层及水位情况。
